外半盤管式反應釜是一種將加熱管或冷卻管放在釜體外面的一種設備，與目前我國普通采用的普通夾套式反應釜相比，這種設備有諸多益處：
1、這種設計形式的高壓反應釜能夠減小釜體壁厚，進步提高設備承載才能：釜體和下封頭的壁厚比按夾套設計的壁厚薄37.5%和50%，同時這種設備也減少反應釜釜體總體直徑，節省空間。
2、有利于設備的傳熱效率。這是因?yàn)樗瓤勺鳛闊嵩矗挚山档推胀▕A套反應釜中的空氣熱阻；
3、節約能量耗費：夾套容積與半管容積之比為8：1，降低投資。

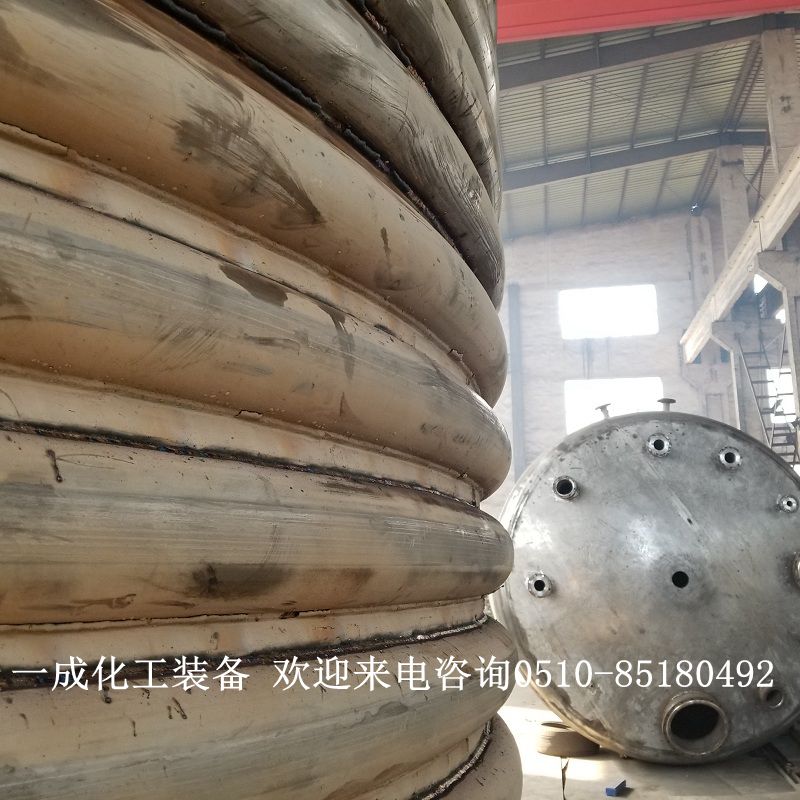

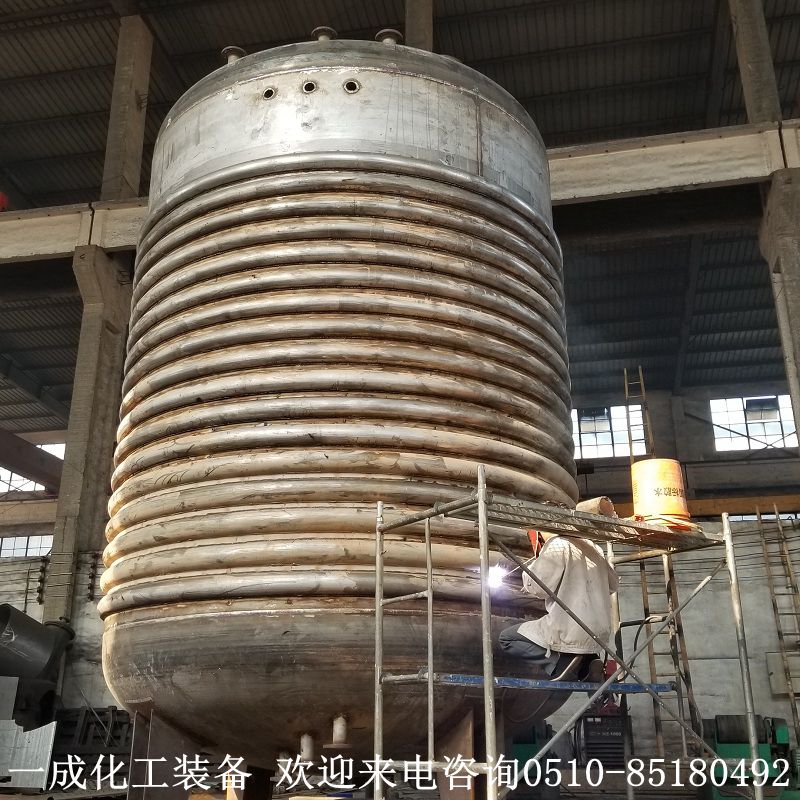

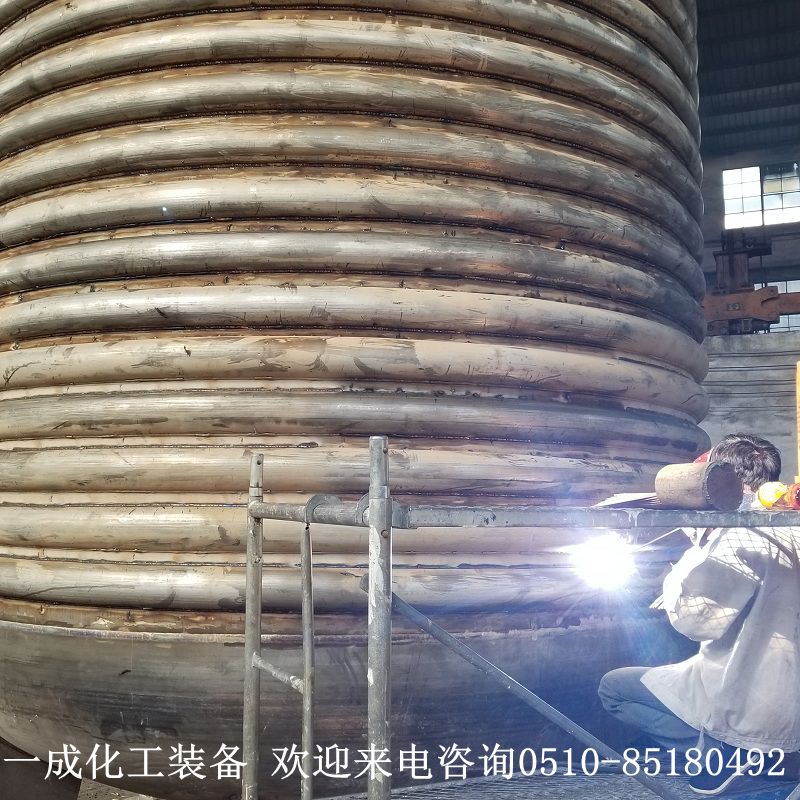

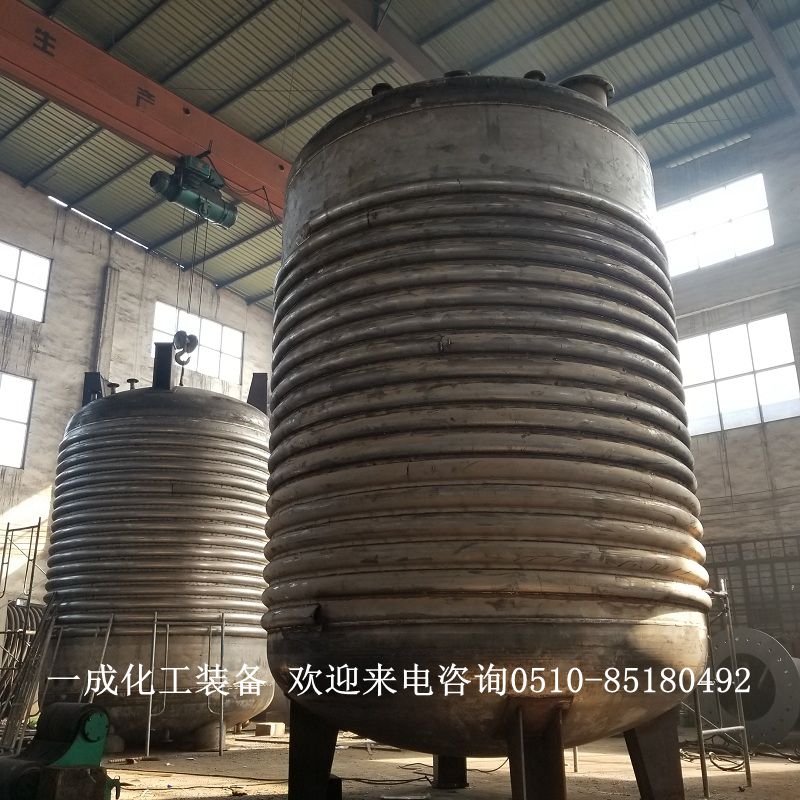

半管焊接現場及外半管反應釜成品

半管夾套通常由半圓管或弓形管制成，其結構放大圖如圖7-6所示。半圓管或弓形管一般布置在筒體外壁，既可螺旋纏繞在筒體上（圖7-7 a），也可沿筒體軸向平行焊在筒體上或沿筒體圓周方向平行焊接在筒體上（圖7-7 b）。半圓管或弓形管一般由帶材壓制而成，加工方便。當攪拌裝置中的載熱介質流量小時宜采用弓形管。半管夾套的缺點是焊縫多，焊接工作量大，且筒體較薄時易造成焊接變形。
　　半管夾套容器的結構：
　　①半圓管和弓形管的結構，見圖7-6。
　?、诼菪魏团殴苄伟牍軍A套結構，見圖7-7所示。半管焊接于容器殼體外壁之上，其焊縫間應留有足夠的距離，以避免焊接產生的相互不利影響并便于焊接施工。
